随着半导体器件市场的不断扩大和发展，对金刚石等半导体材料精确加工的要求从未像现在这样重要，无论是高功率电子、射频与微波器件，还是散热基板，亦或者是量子器件。在这样的市场环境及科技发展的大趋势下，一台稳定运行的高精密设备有着至关重要的作用，而合美半导体机台的专业设计和制造将确保用户将获得高质量的工艺结果。

【应用方向】

合美半导体设备目前可应用于以下几个方向：

Ø 高功率电子器件

金刚石的热导率（超过2000 W/m·K）是已知材料中***的，比铜（401 W/m·K）高出5倍。这使得金刚石在高功率电子器件中被用作热管理材料，它能够有效地散热，防止器件过热。金刚石基材料不仅能高效散热，还能降低器件中的温度梯度，减少热应力。这提升了器件的工作效率和寿命，特别是在要求苛刻的环境中，如航空航天和军事应用。它常被用作高功率晶体管、功率放大器和电力电子模块的散热层或基板。

金刚石的宽禁带（约5.5 eV）使其具备在高电场和高温下工作的能力。它可以作为高功率半导体器件的基板材料，支持器件在极端环境下稳定运行。这对于电动汽车、电网管理和工业电力系统中的功率转换器和调节器尤为重要。

合美具有的专业工艺方案跟设备的可靠性使得金刚石样品可以匹配当前主流半导体制作工艺的尺寸，高光洁度（＜1纳米RMS）的表面可以确保器件在高压和高温的情况下稳定运行，提高整体的使用寿命。

Ø 射频与微波器件

金刚石的高载流子迁移率（4500 cm²/V·s）和高饱和电子速度使其成为理想的高频电子器件材料，特别是用于5G/6G通信和雷达系统中的射频和微波放大器。它可以显著提高器件的工作频率，减少功率损耗。

金刚石材料能够承受高电场和高温，这允许器件设计更加紧凑，同时保持性能稳定。这对于现代通信设备的小型化和集成化具有重要意义。

金刚石的低介电常数和低损耗因子有助于提高射频和微波信号的传输质量，减少信号损耗和噪声干扰，从而提升器件的整体性能。

合美具有的专业工艺方案跟设备的可靠性使得金刚石样品可以匹配当前主流半导体制作工艺的尺寸，与高功率电子器件的要求类似。同时由于表面缺陷与杂质对于信号传播质量影响颇大，因此射频与微波器件的光洁度要求更高（＜0.5纳米RMS）从而减少微波损耗与噪声。

Ø 量子技术器件

金刚石中的氮-空位（NV）中心是一种出色的量子比特材料，广泛应用于量子计算、量子通信和量子传感。NV中心能够在室温下工作，且具有长相干时间，这使其成为量子信息处理中的关键材料。在量子计算中，NV中心可以用于创建稳定的量子比特，而在量子传感中，NV中心能够实现高精度的磁场、电场和温度测量。

合美具有的专业工艺方案跟设备的组合可使得金刚石样品可以达到量子技术中所需要使用的金刚石尺寸、厚度与光洁度。量子技术器件的金刚石材料尺寸可能在几毫米到几厘米范围内，取决于具体的量子器件设计；量子器件中使用的金刚石厚度通常较薄，一般在几十微米到几百微米之间。这有助于减少材料中的应力，同时保持足够的机械强度；表面光洁度要求极高，通常在亚纳米级别（<0.2纳米RMS），以减少表面缺陷和杂质对量子比特性能的影响。

Ø 散热基板

金刚石基板由于其极高的热导率，在高功率电子器件中用作散热基板。它可以快速导出芯片运行时产生的热量，保持芯片低温运行，从而提高器件的可靠性和使用寿命。

金刚石的热膨胀系数接近某些半导体材料（如碳化硅和氮化镓），这减少了热循环中由于膨胀不匹配引起的应力和结构损伤，提高了器件的结构完整性。

在高亮度LED和激光器中，金刚石基板用于有效散热，从而提升光输出效率和器件寿命。在功率半导体模块中，金刚石散热基板能够显著提升散热性能，适用于需要高效热管理的应用场景，如电动汽车和可再生能源发电设备。

合美具有的专业工艺方案跟设备可以匹配当前主流半导体制作工艺的尺寸，较高的表面光洁度（＜1纳米RMS）的表面可以确保良好的热接触与散热效率。

通过这些应用，金刚石不仅提高了半导体器件的性能，还推动了新一代电子器件的创新和发展，特别是在高功率、高频和量子技术领域。

以上几种应用方向中，通常使用金刚石等类似的超宽禁带半导体材料作为载体，我们针对此类材料的处理一般遵循下面介绍的工艺路线，但根据每个用户的特定应用方向的不同，我们将详细分析每个用户的技术要求，并推完全适配的完整的设备配置及技术方案来实现用户的技术要求。

1、样品安装和粘接：特殊结构的样品或厚度有特别要求的样片，通常需要在进一步磨抛处理之前粘结在衬底基板上。粘结过程可以通过使用合美半导体自主研发生产的HSM-WB粘片机完成，根据产量等不同要求选择配置全自动或者手动粘片机。

2、样品固定：精密研磨、抛光夹具是一种高精度和易控制的样片固定方式，可广泛应用于多种强腐蚀磨抛环境。

3、研磨：合美工艺工程师通过调整研磨盘、夹具、研磨液、背压力等研磨参数制定多种减薄研磨工艺菜单，确保样品在HSM设备上进行高效精准研磨，以达到所需的形状和厚度。

4、抛光：使用合美专业定制的抛光工艺菜单，可实现精确的角度，平行度和表面质量抛光。

5、分析、测试和测量：通过精确的厚度测量，角度测量和表面质量测试可专业评估整个工艺过程的控制情况和终点指标的实现情况。

【开发/量产】

我们的设备被设计为随着生产需求的增加而增长。这使得在项目的初始阶段从一台工作站机器开始，然后根据需要添加多台工作站机器成为可能。这种方式的优势是双重的。但单个机器也可以专用于工艺的任何阶段，合美将确保质量和产量都得到优化。

1、灵活性：在项目开发阶段的初始投资较低，如果生产需求增加，可以选择预留升级多工位的空间。

2、生产力：由于更快的处理时间，在同样时间内可大幅度提高样品产量。

【技术参数】

Ø 研磨

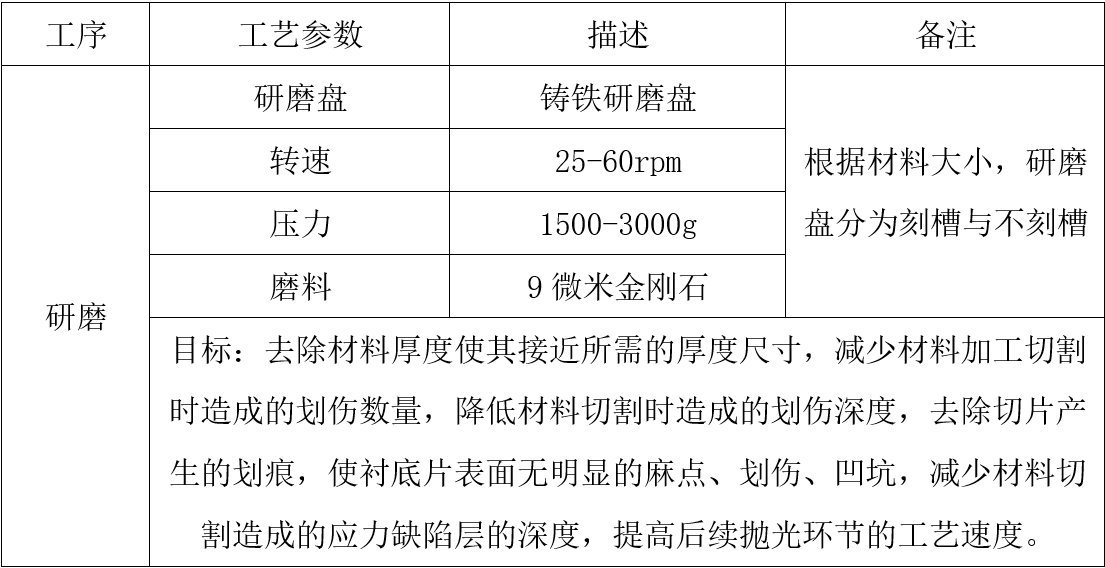

L、LP系列设备可配备SJ与ASJ精密抛光夹具，用于抛光前样品的光滑研磨。通过先进和高度精确的触摸面板控制和合适的研磨盘、研磨液的组合，样品可以被研磨到用户要求的精确形状和表面质量。L、LP系列设备都提供了许多独特的功能，包括定时器，自动磨料进料系统和连续可变的转速控制。下表为研磨金刚石以及类似材料参考参数。

Ø 抛光

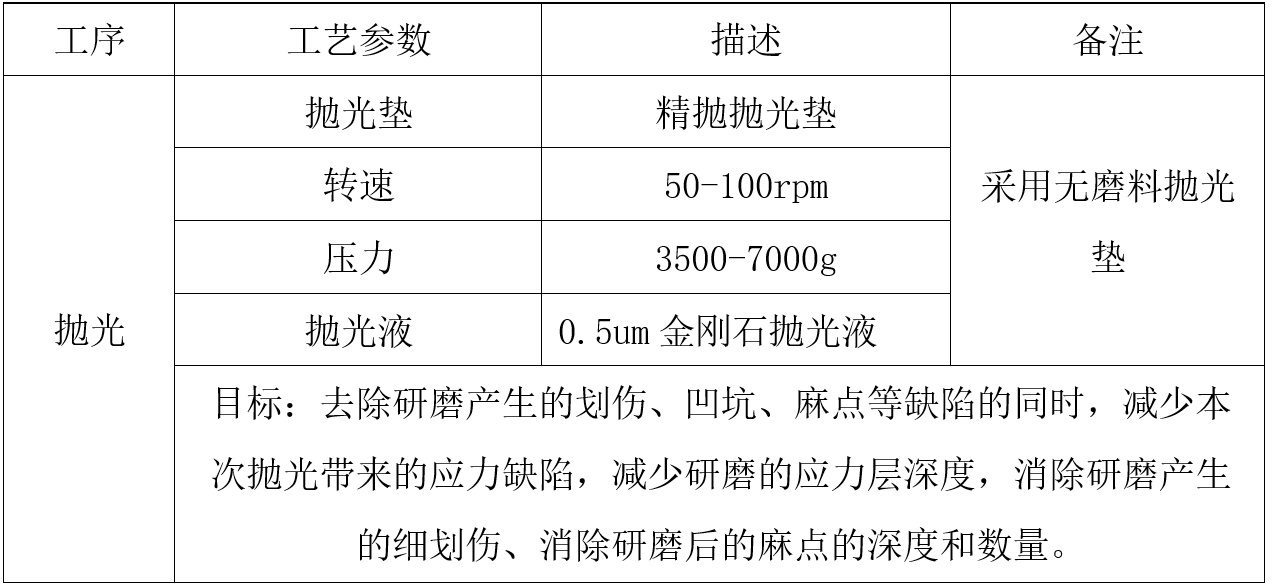

HS、MS系列设备都可以实现精确的抛光操作，结合设备独特的产品功能，确保每个样品都能产生高精度的结果。触摸面板控制、LCD显示，有助于确保设置简单、显示清晰明了。而HS、MS系列提供的精确控制确保了样品的可重复性。下表为抛光金刚石以及类似材料参考参数。

合美独特的自动平整度控制系统允许研磨盘的形状可以被设置并保持在用户所需要的平整度，其误差在1um以内，从而确保样品的精确。只要在设备的控制面板上输入目标板形状和工艺时间，便可以实现全自动化流程运行。

现代技术与合美在材料加工方面的宝贵经验相结合，使HS、MS系列机台成为涉及金刚石等超宽禁带半导体材料加工时的研究或生产环境的理想选择。
